Fraisage-tournage : OPEN MIND améliore l’efficacité et la sécurité du processus
hyperMILL TURNING Solutions
08.05.2024 — Les opérations de tournage font partie des technologies incontournables de l’industrie manufacturière actuelle. Le domaine du tournage est très varié et pose des exigences spécifiques au système de CFAO. hyperMILL TURNING Solutions comprend des technologies pour le tournage, le tournage-fraisage et le fraisage-tournage et peut donc être utilisé pour toutes les configurations de machines correspondantes.
OPEN MIND présente les capacités de hyperMILL en prenant l’exemple d’un composant de boîtier en aluminium haute résistance EN AW 7075. La pièce, d’un diamètre de 372 mm et d’une hauteur de 200 mm, subit des opérations de tournage sur son contour extérieur et intérieur et présente différentes géométries fraisées inspirées des exigences typiques de différents secteurs industriels. Il s’agit notamment d’éléments de boîtiers utilisés dans la construction d’installations pour l’industrie des semi-conducteurs, de surfaces utilisées dans la construction de moules ainsi que les fonctions de lamage arrière et la prise en charge des têtes angulaires, qui sont particulièrement demandées dans la construction de machines et que nous présentons pour la première fois en direct.

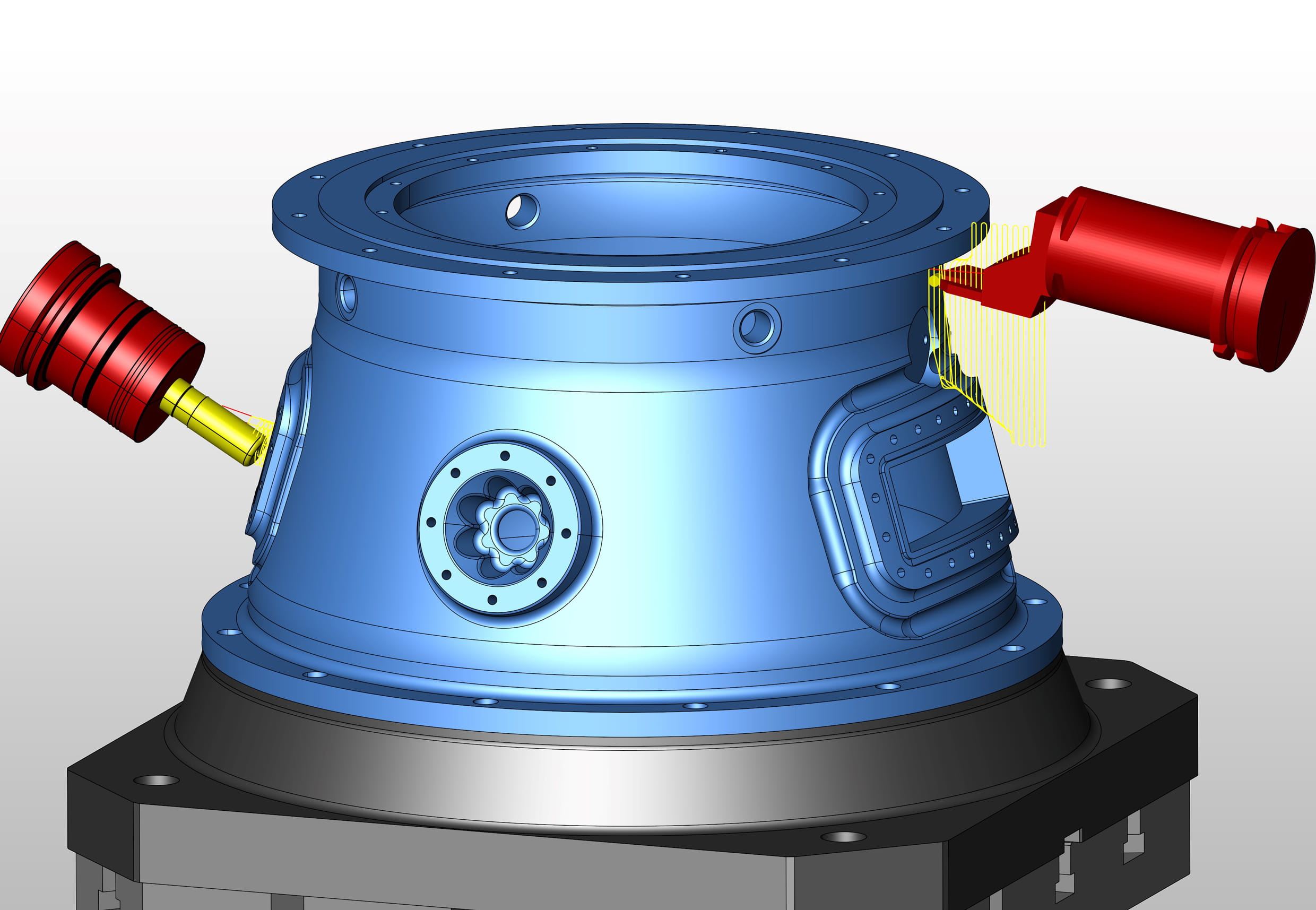

La pièce de démonstration réunit une multitude de tâches de tournage et de fraisage exigeantes
Un tournage qui préserve l’outil
L’avantage de l’usinage simultané par rapport à l’usinage classique est démontré de manière impressionnante lors de l’ébauche et de la finition des contours extérieurs et intérieurs. Ces deux zones, qui auraient dû être usinées séparément et auraient présenté des arêtes visibles, peuvent désormais être usinées en une seule fois grâce au tournage simultané, sans arête visible. L’ébauche trochoïdale fait partie des stratégies de haute performance présentées. On obtient ainsi un enlèvement de matière élevé, sans grand décrochage, rapidement et en ménageant l’outil.

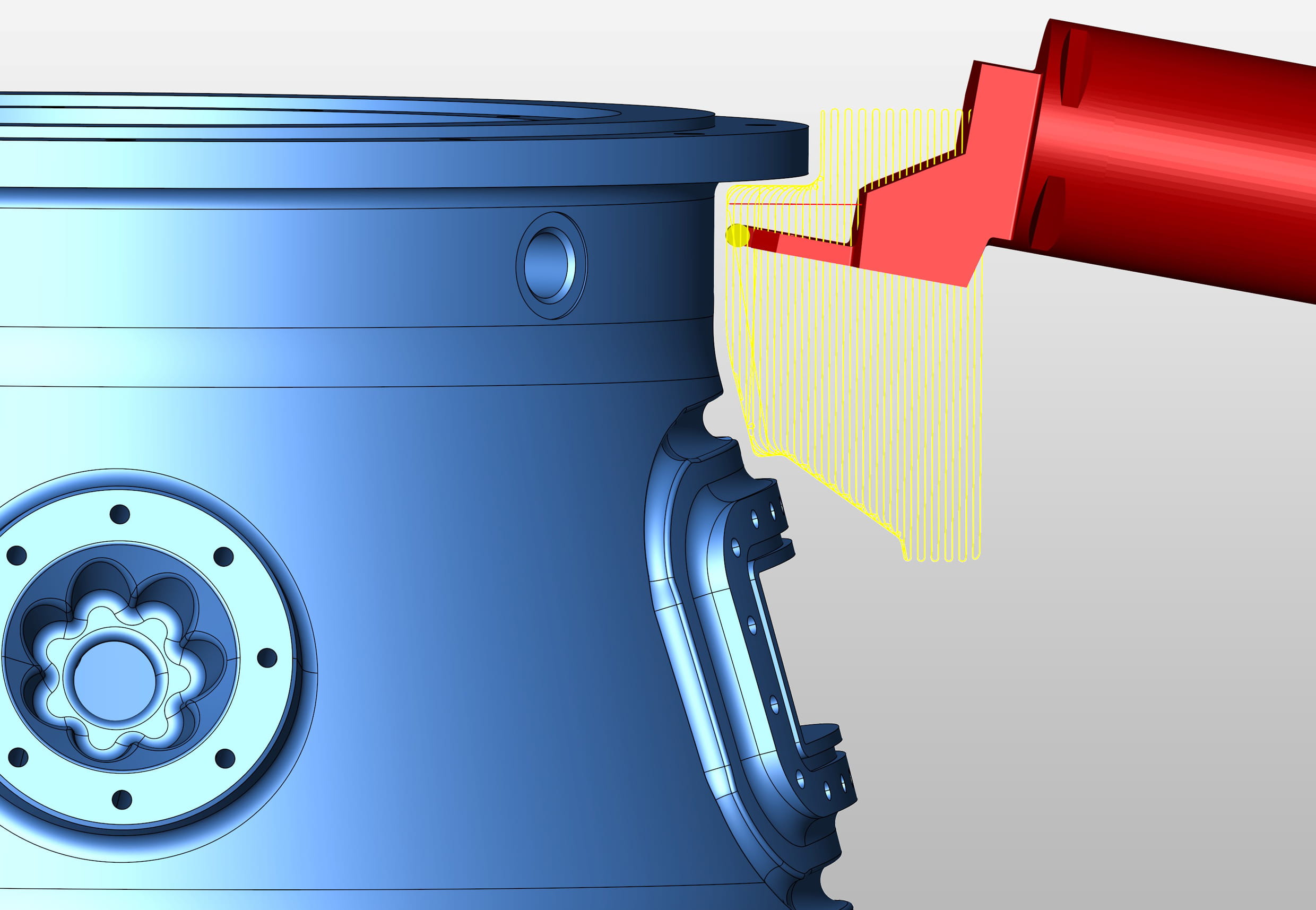

Ébauche trochoïdale et usinage simultané – les stratégies de tournage haute performance de hyperMILL TURNING Solutions sont rapides et préservent les outils
L’avantage du tournage simultané 3 axes est également mis en évidence par les contre-dépouilles lors de l’usinage du contour intérieur. En effet, ces zones seraient difficiles à usiner sans cette technologie. Les visiteurs du salon pourront voir à quel point il est facile de programmer le tournage simultané 3 axes. Pour une performance accrue, l’ébauche simultanée peut également être utilisée avec l’option HPC.

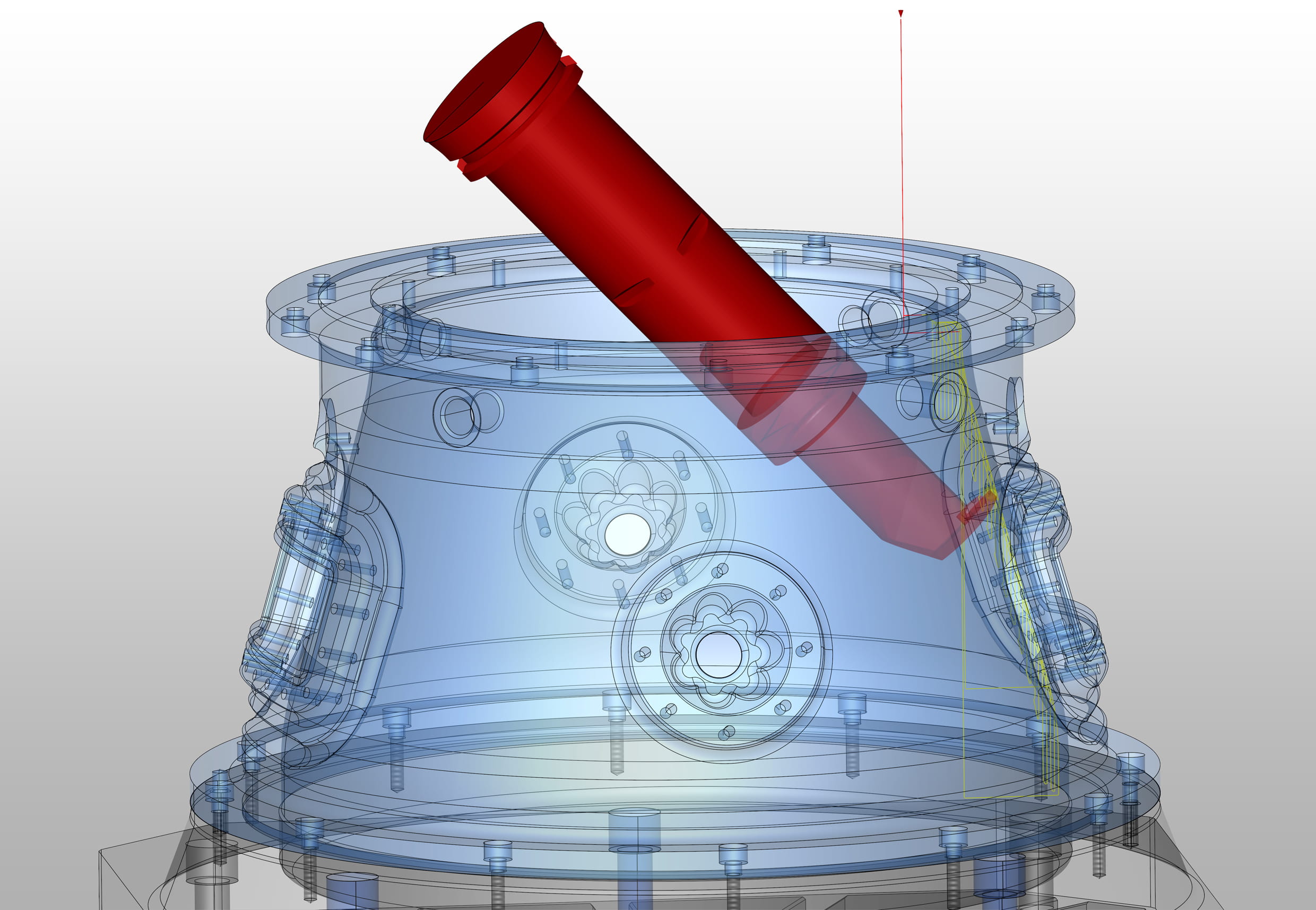

Sans le tournage simultané 3 axes, de telles contre-dépouilles ne seraient pas possibles.
Procédés d’usinage de fraisage
La pièce contient également un exemple d’usinage 5 axes de demi-tuyaux. OPEN MIND montre comment programmer rapidement des trajets d’outils optimisés pour les demi-tuyaux et les canaux de moules, ce qui permet de produire des surfaces de qualité excellente. Nous présentons également l’usinage de surfaces parfaites sur d’autres géométries. Pour minimiser les opérations de prépolissage et de polissage, hyperMILL propose le chevauchement doux, une stratégie d’usinage qui crée des transitions parfaites à peine mesurables.
Une programmation sûre
Pour illustrer comment programmer en toute sécurité des usinages présentant un risque élevé de collision, nous avons intégré une tâche de lamage arrière à notre démonstration : la commande d’un outil d’ébavurage et de fraisage de lamages cylindriques sur la face arrière inaccessible d’un trou de perçage.
